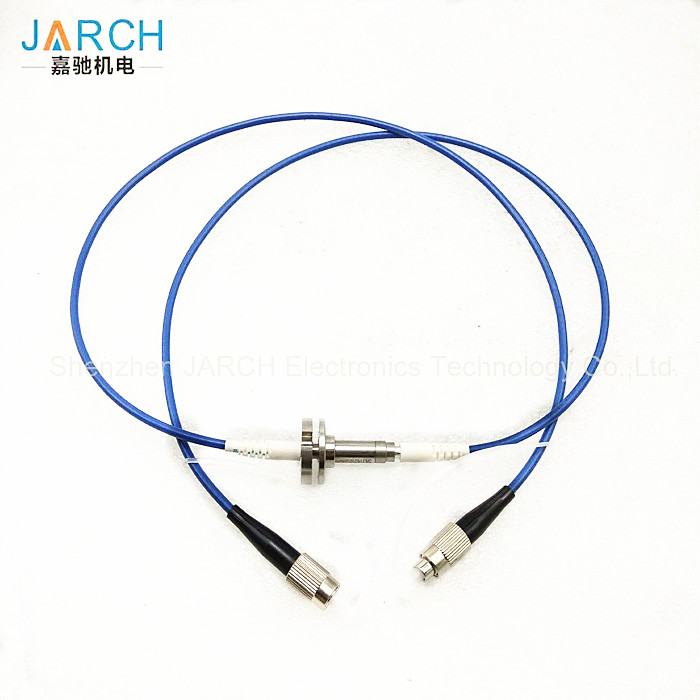

2000RPM Fiber Optic Rotary Joint with electronic slip ring FC Connector

2000RPM Fiber Optic Rotary Joint  with electronic slip ring FC Connector
2000RPM Fiber Optic Rotary Joint  with electronic slip ring FC Connector

صورة كبيرة :  2000RPM Fiber Optic Rotary Joint with electronic slip ring FC Connector

تفاصيل المنتج:

Place of Origin: Shenzhen , China
اسم العلامة التجارية: JARCH
إصدار الشهادات: CE,FCC,ROHS
Model Number: JSR-FO-RFC

شروط الدفع والشحن:

Minimum Order Quantity: 1pc
الأسعار: Negotiated
Packaging Details: Gift box or custom packing
Delivery Time: 10-20 days
Payment Terms: Ex-works, L/C,T/T, Western Union, MoneyGram, T/T
Supply Ability: 20pcs/week
مفصلة وصف المنتج
مواد الإسكان: ستانلس ستيل نطاق الطول الموجي: 650-1650 نانومتر
معالجة الطاقة الضوئية: 23 ديسيبل السرعة القصوى: 2000 دورة في الدقيقة
دورة الحياة المقدرة: 200-400 مليون ثورة الحماية: IP66 / IP68
الأبعاد: 6.8 مم القطر * 28 مم طول وزن: 10 جرام / قطعة
تسليط الضوء:

fibre optic rotary joint

,

fiber optic slip ring

2000 دورة في الدقيقة مفصل الألياف البصرية الدوار مع موصل FC حلقة الانزلاق الإلكترونية



خاصية:

سرعة عالية

الأبعاد: 6.8 ملم ديا.× 28 ملم طول

انتقال بعيد المدى

استخدم تقنية الألياف

خسارة منخفضة ، معدل دوران مرتفع



تفاصيل سريعة:



رقم الموديل: JSR-FO-RFC القناة: 2 ~ 3 (4 مم)
تموج فقدان الإدراج: <+/- 0.25 ديسيبل نطاق الطول الموجي: 650-1650 نانومتر
خسارة العودة (SM&MM): > 40 ديسيبل (RPT) ، خسارة الإدراج: <2.0dB
مواد الإسكان: ستانلس ستيل الحماية: IP66 ، IP68 اختياري



التعبئة والتغليف والتسليم:



تفاصيل التعبئة: حزمة كرتون التصدير القياسية
تفاصيل التسليم:

tme التسليم: 15 يوما بعد الحصول على الدفع

الشحن: عن طريق DHL أو FedEx أو UPS أو TNT ......



وصف:


الوصلات الدوارة للألياف البصرية JSR-FO-MJ1 صغيرة ومدمجة FORJ مع OD 6.80mm * L 28mm ، قياسي ، جاهز للاستخدام ، متوفر في المخزون.يمكن أن يدعم الألياف البصرية ذات القناة الواحدة (SM / MM) التي تنقل 360 درجة بالتناوب.تعد الوصلات الدوارة أحادية القناة (أحادية الوضع ومتعددة الوضع) (FORJ) أكثر التصاميم تنوعًا التي شهدها السوق على الإطلاق.يسمح الجسم المتين بأوعية ضفيرة من الألياف أو ST أو FC على جانب الدوار أو الجانب الثابت.يمكن للمرء تكوين الحزمة لتناسب حاجته بالضبط.يتميز بفقدان الإدخال المنخفض للغاية وأداء فقدان الإرجاع المذهل لكل من الوضع الفردي والألياف متعددة الوسائط. غالبًا ما يتم استخدام MJ1 مع حلقة الانزلاق الإلكترونية واستدعاء الانزلاق الهجين البصري والكهربائي وقوة الإرسال والبيانات عالية السرعة



فوائد:


  • باستخدام نقل الإشارات الضوئية ، لا يوجد تسرب كهرومغناطيسي.
  • جيد الختم.
  • مقاومة التداخل الكهرومغناطيسي
  • لا اتصال انتقال ، لا البلى.
  • عمر طويل ، يمكن أن يصل إلى 10 مليون دورة في الدقيقة.
  • لا احتكاك ، يمكن استخدامها في بيئة قابلة للاشتعال والانفجار.
  • يمكن استخدامها في البيئة الطبيعية المتطرفة.
  • عالية التداخل الحالي المغناطيسي ، ويمكن أيضا العمل بشكل طبيعي.

الأبعاد:

2000RPM Fiber Optic Rotary Joint  with electronic slip ring FC Connector 0





مواصفات:



نطاق الطول الموجي 650-1650 نانومتر فقدان الإدراج ≤2 ديسيبل (نموذجي: <0.5 ديسيبل)
تموج فقدان الإدراج <+/- 0.25 ديسيبل خسارة العودة (SM) ≥40 ديسيبل
السرعة القصوى 2000 دورة في الدقيقة سحب القوة 10 N (900 um عازلة)
بدء عزم الدوران <0.01 نانومتر دورة الحياة المقدرة 200-400 مليون ثورة
معالجة الطاقة الضوئية 23 ديسيبل ميلي واط درجة حرارة العمل -40 درجة مئوية إلى 85 درجة مئوية
درجة حرارة التخزين -50 درجة مئوية إلى 85 درجة مئوية نمط الحزمة أسلاك التوصيل المصنوعة على كلا الطرفين
مواد الإسكان ستانلس ستيل أنواع الألياف أحادية أو متعددة الأوضاع مع سترة 3 مم (Kevlar / PVC)
أنواع الموصل FC أو SC أو ST أو SMA أو LC الأبعاد 6.8 ملم ديا.× 28 ملم طول
وزن 10 جرام مستوي رقم التعريف الألكتروني IP 68 لجميع الموديلات
اهتزاز MIL-STD-167-1A الصدمات الميكانيكية MIL-STD-810G





التطبيقات:



توربينات الرياح

نظام مكافحة الحرائق

نظام السيارة

الثيودوليت الكهروضوئي

مطار

طائرة بدون طيار

الغواصات بدون طيار

معدات الكشف سونار منصة النفط



تعليمات التحميل:

شنت شفة:





منتجات Jarch الرئيسية:



1. سلسلة مفصل الألياف البصرية الدوارة

2. من خلال سلسلة حلقة الانزلاق تتحمل

3. سلسلة حلقة الانزلاق الضوئية الكهربائية

4. سلسلة حلقة الانزلاق الهجين

5. سلسلة المفاصل الدوارة الهوائية

6. سلسلة الاتحاد الدوارة الهيدروليكية

7. سلسلة حلقة الانزلاق كبسولة

8. سلسلة حلقة زلة فطيرة

9. سلسلة حلقة الانزلاق الحالية عالية

10.سلسلة حلقة الانزلاق عالية السرعة

11.سلسلة حلقة الانزلاق الحرارية

12.سلسلة حلقة زلة مصغرة

13.سلسلة حلقة انزلاق توربينات الرياح

14.سلسلة حلقة الانزلاق إيثرنت

15.سلسلة حلقة زلة مقاومة للانفجار

16.سلسلة حلقة الانزلاق الزئبق


لماذا تختار حلقة JARCH المنزلقة؟

شركة JARCH هي شركة متخصصة تصنع الحلقة الانزلاقية في Shenzhen ، الصين.أصبحت JARCH واحدة من أشهر العلامات التجارية الصينية في العالم لحلقات الانزلاق عالية الجودة والخدمات من الدرجة الأولى.منذ أن تأسسنا في عام 1998 ، التزمنا بابتكار وتطوير وتصنيع حلقات الانزلاق عالية الجودة وتوفير حلول دوران مثالية للعملاء في جميع أنحاء العالم.
مع أكثر من 19 عامًا من الخبرة في هذا المجال ، أقامت JARCH علاقات تجارية طويلة الأمد مع الشركات عبر الوطنية ومعاهد البحوث وإدارات الصناعة العسكرية والجامعات الشهيرة بالإضافة إلى الكثير من الشركات في مختلف الصناعات في الداخل والخارج.
نحن متخصصون في حلول حلقات الانزلاق المخصصة المصممة لتلبية متطلبات مشروعك للأداء والاختبار والتأهيل والتسليم.تدرك فرقنا أهمية التخطيط الشامل للمشروع لضمان نجاح مشروعك.

لا يمكن العثور على الحل الصحيح حلقات الانزلاق؟


في شركة JARCH ، نسعى جاهدين لتلبية احتياجات عملائنا.إذا كان التجميع من نموذجنا القياسي لا يلائم متطلباتك ، فسيعمل فريق التصميم لدينا معك لتصميم مجموعة حلقة منزلقة تلبي احتياجات شركتك بالضبط.مع أكثر من 19 عامًا من الخبرة ، جمعت JARCH أكثر من 10000 رسم ، وآلاف من تصاميم وخبرات حلقات الانزلاق المخصصة لدعم العملاء في جميع أنحاء العالم.



التعليمات



س 1: هل أنت مصنع أم شركة تجارية؟
ج: نحن مصنع محترف مع فريق البحث والتطوير رفيع المستوى.
Q2: كم عدد أنواع حلقات الانزلاق لديك؟
ج: يمكننا توريد جميع أنواع حلقات الانزلاق. مثل حلقة الانزلاق الصغيرة ، والتشذيب المخصص ،
حلقة انزلاق مصغرة ، حلقة انزلاق ألياف بصرية ، وصلة دوارة RF ، نوع HD مدمج ،
حلقة انزلاق القرص ، حلقة انزلاق طاقة الرياح ، حلقة انزلاق الطاقة الشمسية ، حلقة الانزلاق عبر التجويف ، إلخ.
س 3: هل يمكنك تزويد حلقات الانزلاق بإشارات عالية التردد و (أو) إشارات اتصالات بصرية.
ج: نعم ، يمكننا توفير حلقات انزلاق إشارات مختلطة حسب طلبك.
Q4: ما هي الحياة العملية لحلقات الانزلاق الخاصة بك.
ج: 30 ~ 50 مليون ثورة للثورة القياسية ، 50 ~ 80 مليون ثورة للثورة الخاصة ،
يمكننا أيضًا توفير ثورات أعلى بكثير حسب متطلباتك الخاصة.
Q5: هل تقدمون OEM و ODM؟
ج: نعم ، نحن توريد OEM و ODM.
س 6: ما هي البيانات الفنية التي يجب توفيرها لنموذج الحلقة الانزلاقية المخصص لدينا.

ج: إذا كنت ترغب في تخصيص نموذج حلقة الانزلاق الخاصة ، فأنت بحاجة إلى تقديم التفاصيل على النحو التالي:

سرعة التشغيل (RPM)
ب- نوع التثبيت

ج.حجم المخطط التفصيلي

د - القنوات (رقم السلك المفرد بجانب الكابل)
تصنيف الجهد والتيار لحلقات الطاقة وحلقات الإشارة

و- نوع الإشارة وما يتصل بها
المعلمات (مهم جدا)

ز درجة حرارة التشغيل h.IP (متطلبات الختم)

Q7: ما هي مدة مهلة الإنتاج؟
ج: يحتاج من 7 إلى 15 يومًا للمنتجات القياسية ، من 10 إلى 20 يومًا للمنتجات المخصصة البسيطة ،
من 15 إلى 40 يومًا للقنوات المخصصة المعقدة.
س 8: ما هو منفذ التسليم الخاص بك؟
ج: لدينا ميناء التسليم شنتشن
س 9: كيف يتم تسليم بضائعنا؟
ج: عادة يمكن تسليم الطلبات الصغيرة عن طريق الجو ، ويمكن تسليم الطلبات الكبيرة عن طريق البحر.
يمكن التفاوض عليها قبل التسليم.
ملاحظة:
إذا كان لديك أي سؤال آخر ، يرجى الاتصال بنا دون أي تردد.
