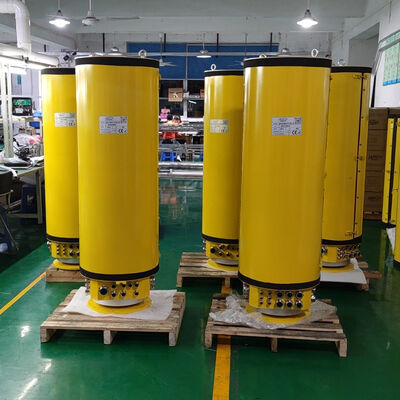

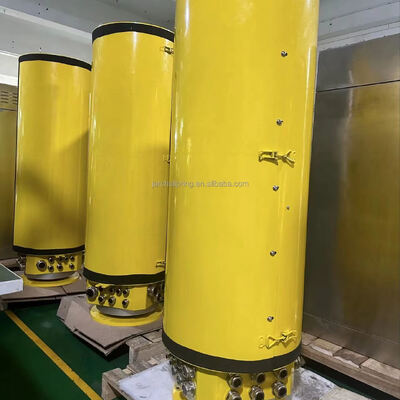

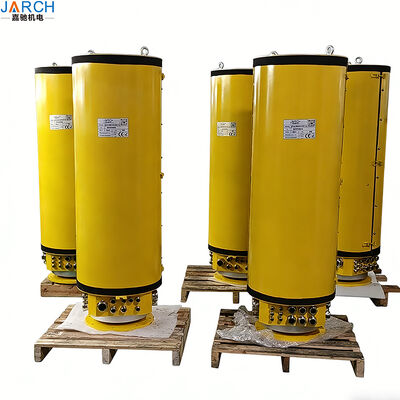

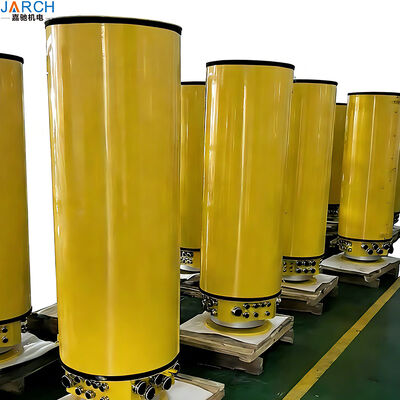

كابل التوتر العالي ريل حلقة انزلاق برج رافعة 12.5kv انزلاق حلقة جمع المركزي حلقة ل 15kv رافعة
تفاصيل المنتج:
| مكان المنشأ: | شنتشن، قوانغدونغ |
| اسم العلامة التجارية: | JARCH |
| إصدار الشهادات: | CE FCC |
| رقم الموديل: | JSR-BCX-8P400-9P150-20P205-10S |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | US$20000.0/pcs |
| تفاصيل التغليف: | صندوق خشبي، 1650×640×730 ملم، الوزن 200 كجم |
| وقت التسليم: | 15 يوما |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 1000 قطعة/شهر |
|
معلومات تفصيلية |
منتوج وصف
1عن خاتم الزحف
حلقات الانزلاق هي أجهزة كهروميكانيكية لنقل الطاقة الكهربائية وإشارات التحكم و / أو البيانات من هيكل ثابت إلى هيكل دوار (أو العكس).نحن نقدم مجموعة كاملة من حلقات الانزلاق لنقل الجهد من mV إلى 36 kV والتيارات من mA إلى 3600 A. جميع السلسلة مناسبة ليتم خلطها مع الإشارات والبيانات. يمكن أن تذهب الحلول المخصصة إلى أبعد من ذلك تصل إلى 13000 A و 43.2 كيلو فولت. ونحن نطبق دائما أفضل التكنولوجيا لتلبية احتياجاتك:فرشاة مزدوجة أو متعددة، الأسلاك الذهبية أو الاتصالات الأسلاك حزمة. يمكننا توفير تركيبة من عدد قليل من القطب إلى عدة مئات، بناء على متطلبات تطبيقك.يمكن توفير مجموعات حلقات الانزلاق إما كفتحأنواع غير مغلقة للتكيفات الخاصة مع العملاء، أو مغلقة بالكامل مع غطاء بلاستيكي أو معدني عالي التأثير، مناسبة حتى للمواقع الخطرة.توجد مزيد من المفاصل الدورية للمسائل أو الغازات ويمكن دمج ألياف ضوئية.
2.لمحة عامة عن المنتج:
حلقاتنا الصناعية من نوع "جارك" مصممة لتوفير نقل موثوق للطاقة، الإشارات، والبيانات في التطبيقات الدوارةتستخدم على نطاق واسع فيتوربينات الرياح، الروبوتات، الرافعات، آلات التعبئة والتغليف، والمعدات الطبيةمع الضوضاء الكهربائية المنخفضة، واستقرار عالية السرعة، وطول عمر الخدمة، حلقات الزحف لدينا ضمان مستمر 360جالتناوب بدون تعقيد الكابلات
3الرافعةSمعايير حلقة الشفاه:
3.1 اسم المكون: حلقة زلقة موصلة JSR-BCX-8P400-9P150-20P25-10S
3.1.1 درجة حرارة بيئة العمل: -40°C ~ + 40°C
3.1.2 مستوى الحماية: IP64
3.1.3 تشغيل الجهد: DC 24V/AC400V
3.1.4 سرعة العمل: 0~2دورات في الدقيقة
3.1.7 مقاومة العزل: 500 MΩ، قيمة تقلب المقاومة الديناميكية أقل من 30m Ω
3.1.8 عدد الحلقات: 62 حلقة في المجموع
3.1.9 تيار حلقة إمدادات الطاقة:
8 حلقات - 400 أ ، ED100٪ ، 400 فولت
9 حلقات - 150A ، ED100٪ ، 400 فولت
20 حلقة - 21 أ ، ED100٪ ، 400 فولت
10 حلقات - 20 mA، ED100٪، 10V:
وزن الجسم: 160 كجم
3.2 رسم المظهر وأبعاد التثبيت
4.حلقة الزلازل الميزات الرئيسية والفوائد:
1صلبة ودائمة
***بناء مع اتصالات سلك سبيكة الذهب وتكنولوجيا فرشاة متقدمة للحصول على الحد الأدنى من الارتداء.
*** تشغيل خال من الصيانة مع عمر أكثر من 10 ملايين دوران.
*** مقاومة درجات الحرارة العالية من -40C إلى 80C، مناسبة للبيئات القاسية.
2سلامة إشارة متفوقة
*** الضوضاء الكهربائية المنخفضة (< 0.5 مقاومة الاتصال) تضمن نقل ثابت.
***دعم نقل مختلط للطاقة، إيثيرنث (CAT5/CAT6) ، USB، الفيديو عالي الجودة، وإشارات المستشعر.
*** مثالية لتعليقات المحركات الخدمية وإشارات المشفرات وحافلة CAN في الأتمتة.
3التصميم المدمج والمتعدد الاستخدامات
*** متوفرة في أنواع الكبسولة والحفرة والفطائر.
*** حلقات زلقة مصغرة (من قطر 10 ملم) لتطبيقات محدودة في المساحة مثل المفاصل الروبوتية وكاميرات المراقبة.
***أحجام الحفرة القابلة للتخصيص (6mm إلى 300mm) وتكوينات الدوائر (من 1 إلى 100+ دائرة).
4بنيت لظروف صعبة
*** حماية IP54 ، IP65 ، أو IP67 متاحة لأداء مقاوم للغبار والماء.
***بيت مقاوم للتآكل، مثالية لمزارع الرياح البحرية، التطبيقات البحرية، والرافعات في الهواء الطلق.
*** مقاومة عالية للهزات والصدمات للمعدات الثقيلة.
5التطبيقات (حيث يتم استخدامه):
طاقة الرياح: أنظمة التحكم في الموقع، محركات التأرجح، مراقبة الحالة.
الروبوتات: أذرع الروبوتات، الروبوتات التعاونية (الروبوتات) ، AGVs، الروبوتات لحام.
معالجة المواد: رافعات الجدار، رافعات التراص، طاولات دوارة، خطوط التعبئة.
الطب والدفاع: أجهزة تصوير مقطعية، أنظمة رادار، كاميرات بانورامية.
الأتمتة الصناعية: المراحل الدورية، جداول التسجيل، إدارة الكابلات.
RFQ
1هل جميع البنود القياسية المنشورة لها رسومات ثنائية الأبعاد ورسومات ثلاثية الأبعاد؟
نعم، بالتأكيد. أرسل لنا بريد إلكتروني على kris@szjarch.cn لمزيد من المعلومات.
2أي حلقات انزلاق متوسطة يمكن تخصيصها، وما هي المعلمات المطلوبة؟
من خلال الوسيط: الغاز، السائل، الكهرباء، إثيرنيت، الألياف البصرية، خلط الغاز السائل الكهربائي وما إلى ذلك
3بالنسبة لخواتم الانزلاق الكهربائية، مطلوبة المعلمات التالية:
عدد الدوائر (أرقام الحلقات) ، التيار، الجهد، سرعة الدوران، درجة الحرارة، درجة الحماية.
ب. ما إذا كانت هناك حاجة إلى إشارة إرسال؟ ما هي أنواع الإشارة؟ ما إذا كان ينبغي حماية الإشارة؟
القياس الداخلي (ID) ، الطول المطلوب، العرض، الارتفاع. أي متطلبات محددة لهم؟ على سبيل المثال،
يجب أن يكون الارتفاع الأقصى أقل من XXmm.
4بالنسبة للخواتم الهوائية أو الهيدروليكية ، مطلوبة المعلمات التالية:
أي نوع من الغازات أو السوائل هو؟ حلقات التزحلق لدينا يمكن أن تنقل النيوماتيكية ((فراغ، الهواء، الغاز...) ، الهيدروليكية (الزيت، الماء، السائل البارد...) ، الخ
ب. الضغط، سرعة الدوران، درجة حرارة الوسيط الذي يتم نقله.
c. حجم الميناء: G1/8 أو PT1/4 وما إلى ذلك.
د. القطر الداخلي (ID) ، الطول المطلوب، العرض، الارتفاع؛ أي متطلبات محددة لهم؟ على سبيل المثال، يجب أن يكون الارتفاع الأقصى أقل من XXmm.
(هـ) أقصى عزم قابل للقبول لخاتم الانزلاق.
كيفية التثبيت؟ إثبات المسامير في العمود الدوار أو تثبيت مع شاشة؟
5بالنسبة لـ (إثنتر) ، مطلوبة المعلمات أدناه:
أ. 1000M أو 100M؛
عدد الدوائر (أرقام الحلقات) ، التيار، الجهد، سرعة الدوران.
ج. ما إذا كانت هناك حاجة إلى إشارة إرسال؟ ما هي أنواع الإشارة؟ ما إذا كان ينبغي حماية الإشارة؟
د. القطر الداخلي (ID) ، الطول المطلوب، العرض، الارتفاع. أي متطلبات محددة لهم؟ على سبيل المثال، يجب أن يكون الارتفاع الأقصى أقل من XXmm.
6إن التثبيت الصحيح، والعمل تحت الحد الأقصى لسرعة الدوران والبيئة المناسبة جيدة لتمديد عمر العمل للخواتم المنزلقة.
