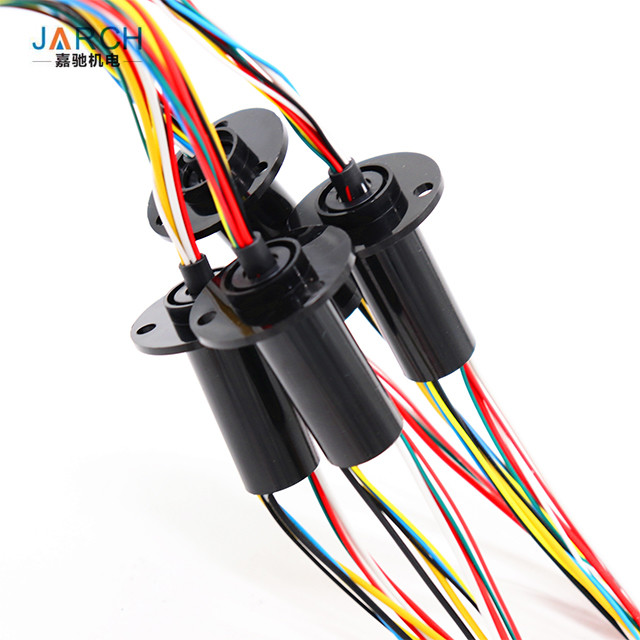

إشارة إيثرنت زلة الحلقات كبسولة زلة حلقة بلاستيكية الدورية الاتصال المشتركة
تفاصيل المنتج:
| مكان المنشأ: | شنتشن، الصين |
| اسم العلامة التجارية: | JARCH |
| إصدار الشهادات: | CE,FCC,ROHS |
| رقم الموديل: | JSR-HE025-3SP-1E2 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | US $10 - 200 / Piece |
| تفاصيل التغليف: | هدية مربع أو التعبئة المخصصة |
| وقت التسليم: | 5-10 أيام |
| شروط الدفع: | أعمال سابقة ، L / C ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 500 قطعة / الأسبوع |
|
معلومات تفصيلية |
|||
| الحجم الداخلي: | 25.4 ملم | الحجم الخارجي: | 78 ملم |
|---|---|---|---|
| طول الرصاص: | 300 ملم | مواد الإسكان: | سبيكة المنيوم |
| مواد الاتصال: | معدن ثمين: ذهب - ذهب | سلك الرصاص: | UL Teflon® Awg26، Awg22 |
| الدوائر: | (4X) 2A + (1X) 1000Base-T | موصل: | منفذ RJ45 |
| موجة عريضة: | إيثرنت (1000 BaseT) | تيار: | 2A / 5A / 10A |
| الجهد االكهربى: | 200Vac / Vdc | السرعة القصوى: | 500 دورة في الدقيقة |
| اسم حلقة الانزلاق: | كبسولة زلة حلقة بلاستيكية الدورية الاتصال المشترك | ||
منتوج وصف
جارشإشارة إيثرنت زلة الحلقات كبسولة زلة حلقة بلاستيكية الدورية الاتصال المشتركة
ميزة:
1.النطاق العريض: إيثرنت (1000M Base T)
2-الدوائر: 4 * 2A + 1 * 1000M قاعدة T.
3. max سرعة: 500 دورة في الدقيقة
4. ID /OD: 25.4 / 78 ملم
5. مكافحة التشويش ، تكلفة منخفضة جدا
تفاصيل سريعة:
| رقم الموديل: | JSR-HE025-3SP-1E2 | الحجم الداخلي (مم): | 25.4 ملم |
| الحجم الخارجي: | 78 ملم | الدوائر: | (4X) 2A + (1X) 1000M قاعدة- T. |
| فولت تيار متردد / تيار مستمر (فولت): | بالسيارات ~ 200Vac / Vdc | التيار (أ): | 2A / 5A / 10A |
| السرعة (دورة في الدقيقة): | 1 ~ 500 دورة في الدقيقة | موجة عريضة: | إيثرنت (1000M BaseT) ، |
وصف:
يمكن استخدام حلقات الانزلاق في أي نظام كهروميكانيكي يتطلب دورانًا غير مقيد ومستمر أثناء نقل الطاقة أو البيانات من هيكل ثابت إلى هيكل دوار.
حلقات انزلاق إيثرنت HE025 المكونة من 4 قنوات بسعة 1000 متر ، مع حجم التجويف 25.4 مم (1.0 بوصة) ، والقطر الإجمالي 78 مم ، قياسية ، جاهزة للاستخدام ، تُستخدم أسلاك الرصاص المرمزة بالألوان في كل من الجزء الثابت والدوار لتبسيط توصيلات كهربائية.
فوائد:
- أداء فريد لمعالجة الإشارات مع الحد الأدنى من ضوضاء الدائرة الكهربائية
- ضوضاء كهربائية منخفضة للغاية
- مكافحة التشويش ، تكلفة منخفضة للغاية
- مقاومة تلامس منخفضة جدًا (أقل من 1 متر مكعب)
- لا توجد صيانة وموثوقية أفضل من حلقات حبال تقليدية
- مناسبة لنقل الإشارات والطاقة للأجهزة أو الأدوات الدوارة
أبعاد:
تحديد
| مواصفات إيثرنت | |||
| إيثرنت | 100 م / 1000 م قاعدة T. | موصل | منفذ RJ45 |
| الطاقة / الإشارة | |||
| خواتم | 2 ~ 36 | تيار | إشارة (2A) أو 5A ، 10A ، |
| الجهد االكهربى | mV ~ 200 VDC / VAC | السرعة القصوى | 500 دورة في الدقيقة |
| من خلال حجم التجويف | 25.4 ملم | القطر الإجمالي | 78 مم (2.2 بوصة) |
| مواد الإسكان | سبيكة المنيوم | عزم الدوران | 0.05 نيوتن متر ؛ + 0.03 نيوتن متر / 6 حلقات |
| الحياة العملية | 50 مليون | مواد الاتصال | ذهب ذهب |
| ضوضاء كهربائية | <5 متر مكعب | مقاومة التواصل | <2 مΩ |
| قوة عازلة | 1000VDC @ 50 هرتز | سلك الرصاص | UL Teflon® Awg26، Awg22 |
| مقاومة العزل | 500MΩ @ 600VDC | أطوال الرصاص | 300 مم (12 بوصة) |
| درجة الحرارة التشغيل. | -40 درجة مئوية إلى 80 درجة مئوية | حماية | IP54 |
| المواد | خالية من الرصاص ، بنفايات | معتمد | CE ، FCC |
التطبيقات:
• معدات العرض / العرض
• ماكينات التعبئة والتغليف
• أنظمة مناولة أشباه الموصلات
• الآلات الصناعية
• جداول الفهرس الدوارة
• معدات التحكم في العمليات
• أبراج المعدات الثقيلة أو بكرات الكابلات
• إضاءة الطوارئ ، آلات منصات نقالة الروبوتات ، الخيار
• معدات طبية |أجهزة الاستشعار الدوارة وإضاءة الطوارئ والروبوتات
• بكرات الكابلات المصغرة
تعليمات التحميل
شنت شفة:
منتجات Jarch الرئيسية:
1.سلسلة مفصل الألياف البصرية الدوارة
2.من خلال سلسلة حلقة الانزلاق تتحمل
3.سلسلة حلقة الانزلاق الضوئية الكهربائية
5.سلسلة المفاصل الهوائية الدوارة
6.سلسلة الاتحاد الدوارة الهيدروليكية
9.سلسلة حلقة الانزلاق الحالية عالية
10.سلسلة حلقة الانزلاق عالية السرعة
11.سلسلة حلقة الانزلاق الحرارية
13.سلسلة حلقة انزلاق توربينات الرياح
15.سلسلة حلقة زلة مقاومة للانفجار
لماذا تختار حلقة JARCH المنزلقة؟
شركة JARCH هي شركة متخصصة تصنع الحلقة الانزلاقية في Shenzhen ، الصين.أصبحت JARCH واحدة من أشهر العلامات التجارية الصينية في العالم لحلقات الانزلاق عالية الجودة والخدمات من الدرجة الأولى.منذ أن تأسسنا في عام 1998 ، التزمنا بابتكار وتطوير وتصنيع الحلقات المنزلقة عالية الجودة وتوفير حلول دوران مثالية للعملاء في جميع أنحاء العالم.
مع أكثر من 19 عامًا من الخبرة في هذا المجال ، أقامت JARCH علاقات تجارية طويلة الأمد مع الشركات عبر الوطنية ومعاهد البحوث وأقسام الصناعة العسكرية والجامعات الشهيرة بالإضافة إلى الكثير من الشركات في مختلف الصناعات في الداخل والخارج.
نحن متخصصون في حلول حلقات الانزلاق المخصصة المصممة لتلبية متطلبات مشروعك للأداء والاختبار والتأهيل والتسليم.تدرك فرقنا أهمية التخطيط الشامل للمشروع لضمان نجاح مشروعك.
لا يمكن العثور على الحل الصحيح حلقات الانزلاق؟
في شركة JARCH ، نسعى جاهدين لتلبية احتياجات عملائنا.إذا كان التجميع من نموذجنا القياسي لا يتناسب مع متطلباتك ، فسيعمل فريق التصميم لدينا معك لتصميم مجموعة حلقة منزلقة تلبي احتياجات شركتك بالضبط.مع أكثر من 19 عامًا من الخبرة ، جمعت JARCH أكثر من 10000 رسم ، وآلاف من تصاميم وخبرات حلقات الانزلاق المخصصة لدعم العملاء في جميع أنحاء العالم.
التعليمات
| س 1: هل أنت مصنع أم شركة تجارية؟ | ||||||||||
| ج: نحن مصنع محترف مع فريق البحث والتطوير رفيع المستوى. | ||||||||||
| Q2: كم عدد أنواع حلقات الانزلاق لديك؟ | ||||||||||
| ج: يمكننا توريد جميع أنواع حلقات الانزلاق. حلقة انزلاق مصغرة ، حلقة انزلاق ألياف بصرية ، وصلة دوارة RF ، نوع HD مدمج ، حلقة انزلاق القرص ، حلقة انزلاق طاقة الرياح ، حلقة انزلاق الطاقة الشمسية ، حلقة الانزلاق عبر التجويف ، إلخ. |
||||||||||
| Q3: هل يمكنك تزويد حلقات الانزلاق بإشارات عالية التردد و (أو) إشارات اتصالات بصرية. | ||||||||||
| ج: نعم ، يمكننا توفير حلقات انزلاق إشارات مختلطة حسب طلبك. | ||||||||||
| Q4: ما هي الحياة العملية لحلقات الانزلاق الخاصة بك. | ||||||||||
| ج: 30 ~ 50 مليون ثورة للثورة القياسية ، 50 ~ 80 مليون ثورة للثورة الخاصة ، يمكننا أيضًا توفير ثورات أعلى بكثير حسب متطلباتك الخاصة. |
||||||||||
| س 5: هل تقدمون OEM و ODM؟ | ||||||||||
| ج: نعم ، نحن توريد OEM و ODM. | ||||||||||
| س 6: ما هي البيانات التقنية التي يجب توفيرها لنموذج الحلقة الانزلاقية المخصص الخاص بنا. | ||||||||||
|
ج: إذا كنت ترغب في تخصيص نموذج حلقة الانزلاق الخاصة ، فأنت بحاجة إلى تقديم التفاصيل على النحو التالي: سرعة التشغيل (RPM) ج.حجم المخطط التفصيلي د - القنوات (رقم السلك المفرد بجانب الكابل) و- نوع الإشارة وما يتصل بها ز درجة حرارة التشغيل h.IP (متطلبات الختم) |
||||||||||
| س 7: ما هي مدة مهلة الإنتاج؟ | ||||||||||
| ج: يحتاج من 7 إلى 15 يومًا للمنتجات القياسية ، من 10 إلى 20 يومًا للمنتجات المخصصة البسيطة ، من 15 إلى 40 يومًا للقنوات المخصصة المعقدة. |
||||||||||
| س 8: ما هو منفذ التسليم الخاص بك؟ | ||||||||||
| ج: ميناء التسليم لدينا هو شنتشن | ||||||||||
| س 9: كيف يتم تسليم بضائعنا؟ | ||||||||||
| ج: عادة يمكن تسليم الطلبات الصغيرة عن طريق الجو ، ويمكن تسليم الطلبات الكبيرة عن طريق البحر. يمكن التفاوض عليها قبل التسليم. |
||||||||||
